您当前位置: 首页 > 锻制管件
承插焊四通

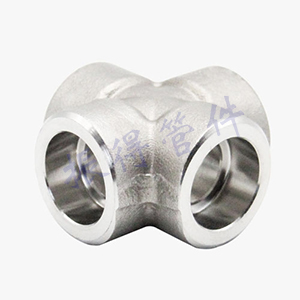

   产品实物图:
高压承插焊四通 锻制承插焊四通
高压承插焊四通 锻制承插焊四通

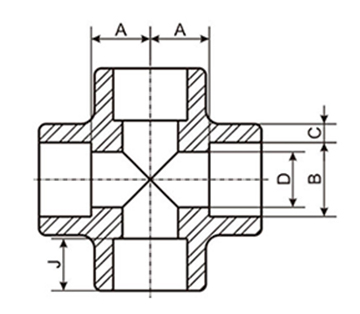

  产品结构图:

高压承插焊四通 锻制承插焊四通
高压承插焊四通 锻制承插焊四通



  承插焊四通产品参数表:

公称通径
Nominal Diameter
承插孔深度
Depth of Socket
承插孔直径
Dimension
of Socket
壁厚
Wall Thickness
中心至承插孔底
Center to Bottom of Socket
A
Cmin 承插焊四通
Socket Cross
DN NPS Jmin d1 3000LB
Sch80
6000LB
Sch160
9000LB
XXS
3000LB
Sch80
6000LB
Sch160
9000LB
XXS
6 1/8" 10 10.7 3.2 3.5 - 11 11 -
8 1/4" 10 14.1 3.3 4.0 - 11 15 -
10 3/8" 10 17.5 3.5 4.4 - 13 15 -
15 1/2" 10 21.8 4.1 5.2 8.2 16 19 25
20 3/4" 13 27.4 4.3 6.1 8.6 19 22 28
25 1" 13 34.2 5.0 7.0 10.0 22 27 32
32 1.1/4" 13 42.9 5.3 7.0 10.6 27 32 35
40 1.1/2" 13 48.3 5.6 7.8 11.2 32 38 38
50 2" 13 61.6 6.1 9.5 12.2 38 41 41
65 2.1/2" 16 76.9/73.8 7.7 12.5 - 41 57 -
80 3" 16 89.8 8.3 13.8 - 57 64 -
100 4" 16 115.5 9.4 - - 66 - -
备注:
1: 每种规格的上下值分别代表最大、最小尺寸。
2: 承插壁厚外围平均值不低于所列值,最小值仅限于局部区域。
3: 上述承插焊四通尺寸符合GB/T14383、GB/T14626、SH3410、HG/T21634、JIS B2316、ANSI B16.11、BS3799标准。



  承插焊四通生产工艺流程:

尺寸/Size 1/8″~4″ (DN6~DN100)
压力等级/Class 3000 LBS, 6000 LBS, 9000 LBS
连接形式/Type 承插焊, Sockeweld
表面处理/Surface Treatment 热浸镀锌、环氧树脂和FBE涂层、电抛光、喷砂、焊接
Hot Dipped Galvanizing, Epoxy & FBE Coating, Electro Polish, Sand Blasting, Soldering
材质/Materal 碳钢,不锈钢,合金钢,双相,镍合金,低温钢,铜镍
Stainless Steel, Alloy Steel, Duplex, Nickel Alloys, Low temperature Steel, Carbon Steel
制造工艺/Manufacturing process Cutting, Heat treatment, Forging, Machining
下料锯切、热处理、模锻、冲切边、喷砂、机械加工
制造标准/Manufacturing Standards ANSI B16.11, GB/T4383-2018,BS-3799



  承插焊四通生产用材料等级:

不锈钢/Stainless Steel ASTM A182 F304, 304L, 316, 316L, 310S, 316Ti, 317L
双相钢 /Duplex & Super Duplex Steel ASTM A 182 – F51, F53, F55, S31803, S32205, S32550, S31254, SMO254, S32750, S32760, S32950.
碳钢/Carbon Steel 20#, ASTM/ ASME A 105, ASTM/ ASME A 350 LF 2
合金钢 /Alloy Steel ASTM / ASME A 182, ASTM / ASME F5, F9, F11,F22, F 91
铜合金/Copper Alloy Steel ASTM / ASME SB 111 UNS NO. C 10100 , C 10200 , C 10300 , C 10800 , C 12000, C 12200, C 70600 C 71500, ASTM / ASME SB 466 UNS NO. C 70600 ( CU -NI- 90/10) , C 71500 ( CU -NI- 70/30)
镍合金 /Nickel Alloy ASTM / ASME SB 336, ASTM / ASME SB 564 / 160 / 163 / 472, UNS 2200 (NICKEL 200) , UNS 2201 (NICKEL 201 ) , UNS 4400 (MONEL 400 ) , UNS 8020 ( ALLOY 20 / 20 CB 3 ) , UNS 8825 INCONEL (825) , UNS 6600 (INCONEL 600 ) , UNS 6601 (INCONEL 601) , UNS 6625 (INCONEL 625) , UNS 10276 (HASTELLOY C 276)



  承插焊四通产品尺寸数据表:

Socket Weld Pressure Class Pipe Schedule
Class 3000 SHC80/XH
Class 6000 SHC160
Class 9000 XXH
Nominal Diameter Depth of Socket Dimension
of Socket
Wall Thickness Center to Bottom of Socket
A
Cmin Socket Cross
DN NPS Jmin d1 3000LB
Sch80
6000LB
Sch160
9000LB
XXS
3000LB
Sch80
6000LB
Sch160
9000LB
XXS
6 1/8" 10 10.7 3.2 3.5 - 11 11 -
8 1/4" 10 14.1 3.3 4.0 - 11 15 -
10 3/8" 10 17.5 3.5 4.4 - 13 15 -
15 1/2" 10 21.8 4.1 5.2 8.2 16 19 25
20 3/4" 13 27.4 4.3 6.1 8.6 19 22 28
25 1" 13 34.2 5.0 7.0 10.0 22 27 32
32 1.1/4" 13 42.9 5.3 7.0 10.6 27 32 35
40 1.1/2" 13 48.3 5.6 7.8 11.2 32 38 38
50 2" 13 61.6 6.1 9.5 12.2 38 41 41
65 2.1/2" 16 76.9/73.8 7.7 12.5 - 41 57 -
80 3" 16 89.8 8.3 13.8 - 57 64 -
100 4" 16 115.5 9.4 - - 66 - -

1. Dimensions in Millimeters.
2. Average of socket wall thickness around periphery shall be no less than listed values. The minimum values are permitted in localized areas.
3. Upper and lower values for each size are the respective maximum and minimum dimensions.
